BALKONBEVESTIGING MET ULTRA-HOGESTERKTEBETON

Zo creëren wij sterke en elegante oplossingen

BEVESTIGING IS ESSENTIEEL

Bij Hi-Con zijn we trots op het leveren van balkons in ultra-hogesterktebeton (UHSB) die niet alleen visueel opvallen, maar ook tal van constructieve voordelen bieden. Maar achter het elegante, slanke ontwerp schuilt een belangrijk en vaak over het hoofd gezien element: de bevestiging.

Zelfs het mooiste balkon moet veilig en stabiel blijven hangen – generaties lang. Daarom speelt de bevestiging een centrale rol bij het ontwikkelen van UHSB-balkons voor zowel nieuwbouw als renovaties.

In dit artikel kijken naar de belangrijkste bevestigingsprincipes die we bij Hi-Con toepassen en leggen we uit waarom bevestiging niet iets is dat je “even op het eind regelt”, maar een integraal onderdeel is van de oplossing vanaf dag één.

WAAROM IS DE BEVESTIGING ZO BELANGRIJK?

Werken met UHSB betekent werken met een materiaal dat zowel sterk als duurzaam is. Dat stelt ons in staat om elegante balkons met minimale afmetingen te ontwerpen, maar stelt ook hoge eisen aan de manier waarop het balkon aan het gebouw wordt gekoppeld.

Het bevestigingssysteem moet het eigen gewicht en de belasting van het balkon overbrengen op de dragende constructie van het gebouw, zonder in te boeten op esthetiek. Het moet rekening houden met zowel verticale als horizontale krachten, en natuurlijk voldoen aan alle geldende normen voor veiligheid en duurzaamheid.

Daarom denken we vanaf het begin van het project mee over de bevestiging – in nauwe samenwerking met architecten, opdrachtgevers, constructeurs en aannemers.

Wat is UHSB?

ZO BEVESTIGEN WE BALKONS IN UHSB – DRIE BEWEZEN METHODEN

We gebruiken verschillende methodes om onze balkons te bevestigen, en de juiste oplossing hangt altijd af van het specifieke project. Over het algemeen hanteren we drie hoofdprincipes:

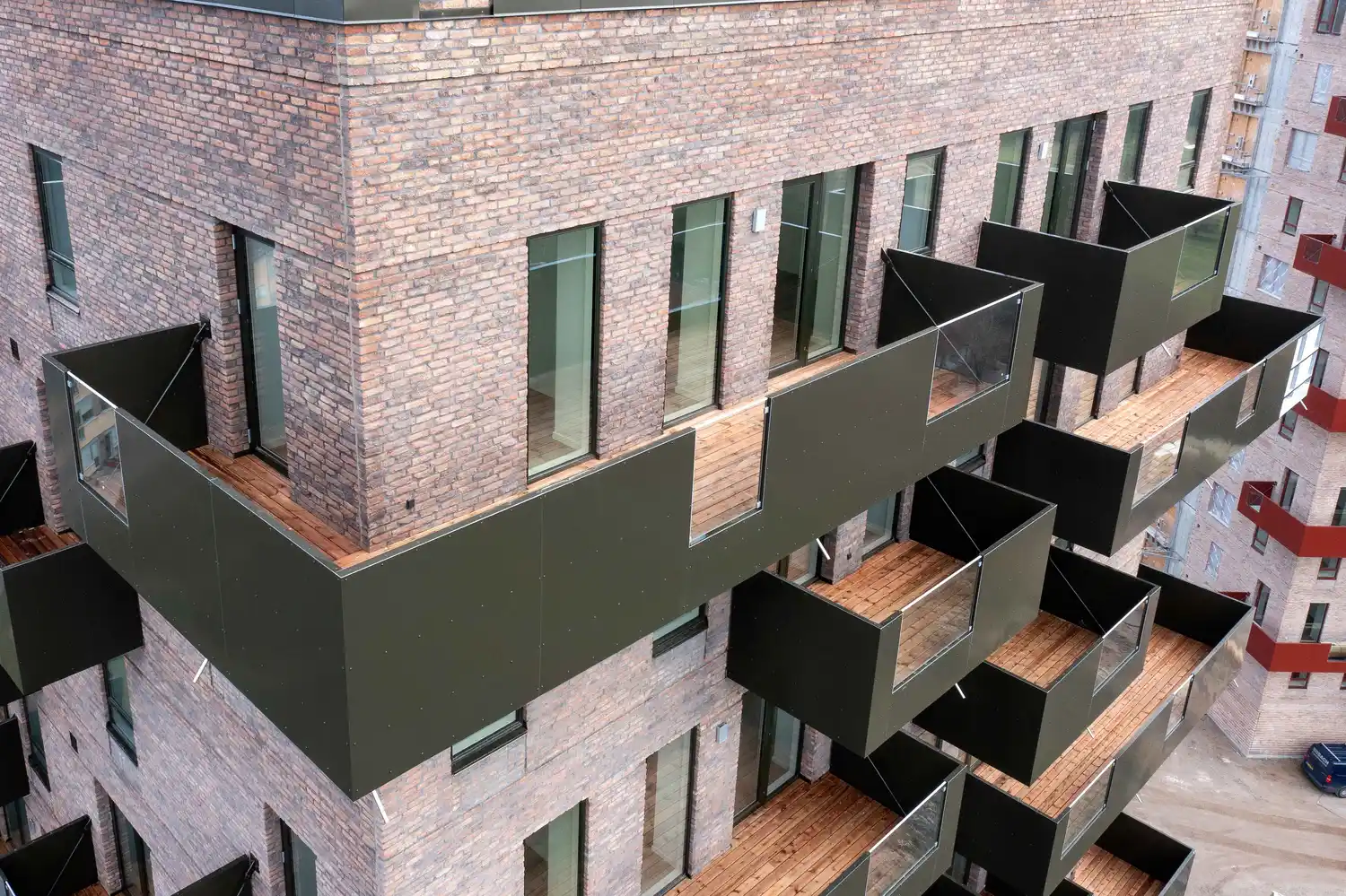

Het balkon wordt opgehangen met trekstangen en/of stalen consoles, vaak direct bevestigd aan de vloer, wand of kolom. Deze methode is geschikt voor zowel nieuwbouw als renovaties, en maakt het mogelijk balkons te monteren zonder dragende kolommen of ingestorte verankeringen bij de vloeraansluiting. Bij renovatie zijn vaak aanvullende aanpassingen nodig.

Voor deze methode is voldoende draagkracht in de bestaande constructie vereist. Meestal is toegang nodig tot een betonelement, stalen kolom of CLT constructie waarop de verankeringen voor de trekstangen en stalen schoenen kunnen worden bevestigd. Hier komen de UHSB-oplossingen van Hi-Con goed tot hun recht: de hoge sterkte en het slanke ontwerp maken bevestiging met minder en kleinere stalen schoenen mogelijk. Dankzij het lage gewicht van het materiaal zijn ook balkons in groot formaat mogelijk.

Onze balkons in het project High Park in Arnhem zijn aan de gevel gemonteerd met trekstangen. Je kunt hier meer lezen over dit project.
Dit is onze meest gebruikte methode voor nieuwbouw. Vrij uitkragende balkons hebben geen zichtbare bevestigingen. De balkonplaat is bevestigd met een koudebrug onderbrekingssysteem aan de achterliggende vloer. Er zijn verschillende typen koudebrug onderbrekingen mogelijk is onze balkons, hierdoor is het ook mogelijk op balkons na gevelsluiting te monteren.

Vrij uitkragende balkons zijn vooral populair in hogere gebouwen met in het werk gestorte vloeren, of in gebieden waar in zichtbare bevestigingen niet wenselijk zijn. Ze zorgen voor een strak en minimalistisch uiterlijk. Dankzij de hoge sterkte van UHSB kunnen de balkonplaten dun blijven, zonder in te boeten op draagkracht.

Het project Zuiderduinen is een goed voorbeeld van een project waarbij de balkons vrij uitkragend zijn uitgevoerd. Men kan uitkragingen realiseren van > 3 m1.
Wanneer een vrije uitkraging geen optie is, bijvoorbeeld bij renovatie of bij gebouwen met bijzonder grote balkons waar de vloer niet draagkrachtig is, zijn balkons opgelegd op een staalconstructie of CLT/hout vaak de juiste keuze. Hierbij wordt het balkon gedragen door één of meerdere liggers of kolommen, die de belasting overbrengen naar de fundering of een onderliggende vloer.

Het grote voordeel van deze methode is flexibiliteit: het balkon kan vrijer gepositioneerd worden ten opzichte van de draagstructuur van het gebouw, en de liggers/kolommen kunnen worden geïntegreerd of ontworpen in lijn met de architectuur. Met UHSB kunnen we ook zeer slanke kolommen realiseren – tot slechts 120 mm doorsnede. De kolommen worden op maat gedimensioneerd en kunnen voorzien worden van brandweerstand en robuustheid naar wens.

We zien ook vaak hybride oplossingen waarbij kolommen gecombineerd worden met stalen liggers voor extra stabiliteit.

Het project Sawa in Rotterdam (CLT) , de Noorman in Arnhem en De Baljuwstraat in Den Helder is een voorbeeld van een project waarbij de balkons worden ondersteund door consoles of kolommen, wat balkons in groot formaat mogelijk maakt.

HET SAMENSPEL TUSSEN CONSTRUCTIE EN ESTHETIEK

Bij balkonbevestiging gaat het niet alleen om techniek, maar ook om esthetiek. Veel architecten komen naar ons met de wens voor slanke, zwevende balkons die een licht en elegant beeld geven, en tegelijkertijd voldoen aan functionele en constructieve eisen.

UHSB is hiervoor het ideale materiaal. Dankzij de hoge druk- en treksterkte kunnen we extreem dunne balkonplaten ontwerpen, soms tot slechts 50 mm dik, die toch grote overspanningen of ondersteuning met minimale kolommen mogelijk maken.

Dat geeft architecten meer vrijheid in hun ontwerp. Bevestigingssystemen kunnen bewust deel uitmaken van het visuele ontwerp, of juist volledig verborgen worden. Zo kun je bijvoorbeeld een uitkragend balkon ontwerpen waarbij de overgang tussen gebouw en balkon vrijwel onzichtbaar is, of een aan de gevel gemonteerde oplossing waarbij eventueel consoles of trekstangen een subtiel, maar bewust onderdeel vormen van het ontwerp.

VROEGE DIALOOG IS DE SLEUTEL TOT EEN GOEDE OPLOSSING

Welke bevestigingsmethode ook gekozen wordt, één ding geldt altijd: hoe eerder we betrokken worden in het project, hoe beter de oplossing. Balkonbevestiging gaat immers niet alleen over het balkon, maar ook over de opbouw van de gevel, de constructie, isolatie – en hoe alle onderdelen samenkomen.

We merken dat vroege betrokkenheid van Hi-Con vaak leidt tot kosten- en tijdbesparing, omdat we vanaf het begin kunnen meedenken, dure aanpassingen voorkomen en zorgen dat ontwerp en functionaliteit goed samengaan.

VOORBEELD: BEVESTIGING IN DE PRAKTIJK

Een goed voorbeeld van hoe bevestiging geïntegreerd wordt in het totaalconcept is ons werk aan balkons voor renovatieprojecten van woongebouwen uit de jaren 50 en 60. In deze gevallen wordt vaak gekozen voor oplegging op stalen liggers of kolommen of op de reeds bestaande balkonplaat, omdat dat aansluit bij het originele ontwerp. Door het bestaande constructieve systeem te behouden, voorkomen we grote veranderingen in de belasting overdracht.

In sommige gevallen wordt in plaats daarvan gekozen voor een oplossing, met speciaal ontworpen consoles die zijn afgestemd op het gebouw en het oorspronkelijke systeem. We werken hierbij nauw samen met opdrachtgevers en adviseurs om te zorgen dat de uiteindelijke oplossing voldoet aan zowel constructieve eisen als architectonische wensen.

MEER WETEN?

Bij Hi-Con hebben we jarenlange ervaring met balkonbevestiging in UHSB – zowel bij grote als kleine projecten, nieuwbouw en renovatie. We werken nauw samen met alle betrokken partijen en bieden technische ondersteuning vanaf de eerste schets tot en met de uiteindelijke montage.

Werk je aan een project waarbij je UHSB-balkons overweegt, of ben je gewoon benieuwd naar wat we kunnen bieden? Neem dan gerust contact met ons op voor vrijblijvend advies over de mogelijkheden.
