Kevyen liikenteen silta, Leiden, NL

Bio Science Parkin silta

Rakennusvuosi

2016

Arkkitehti

ipv Delft

Urakoitsija

Heijmans Infra

Rakennesuunnittelija

Pieters Bouwtechniek

Rakennuttaja

The Municipality of Leiden

Bio Science Parkin silta

Bio Science Parkin silta Leidenissa

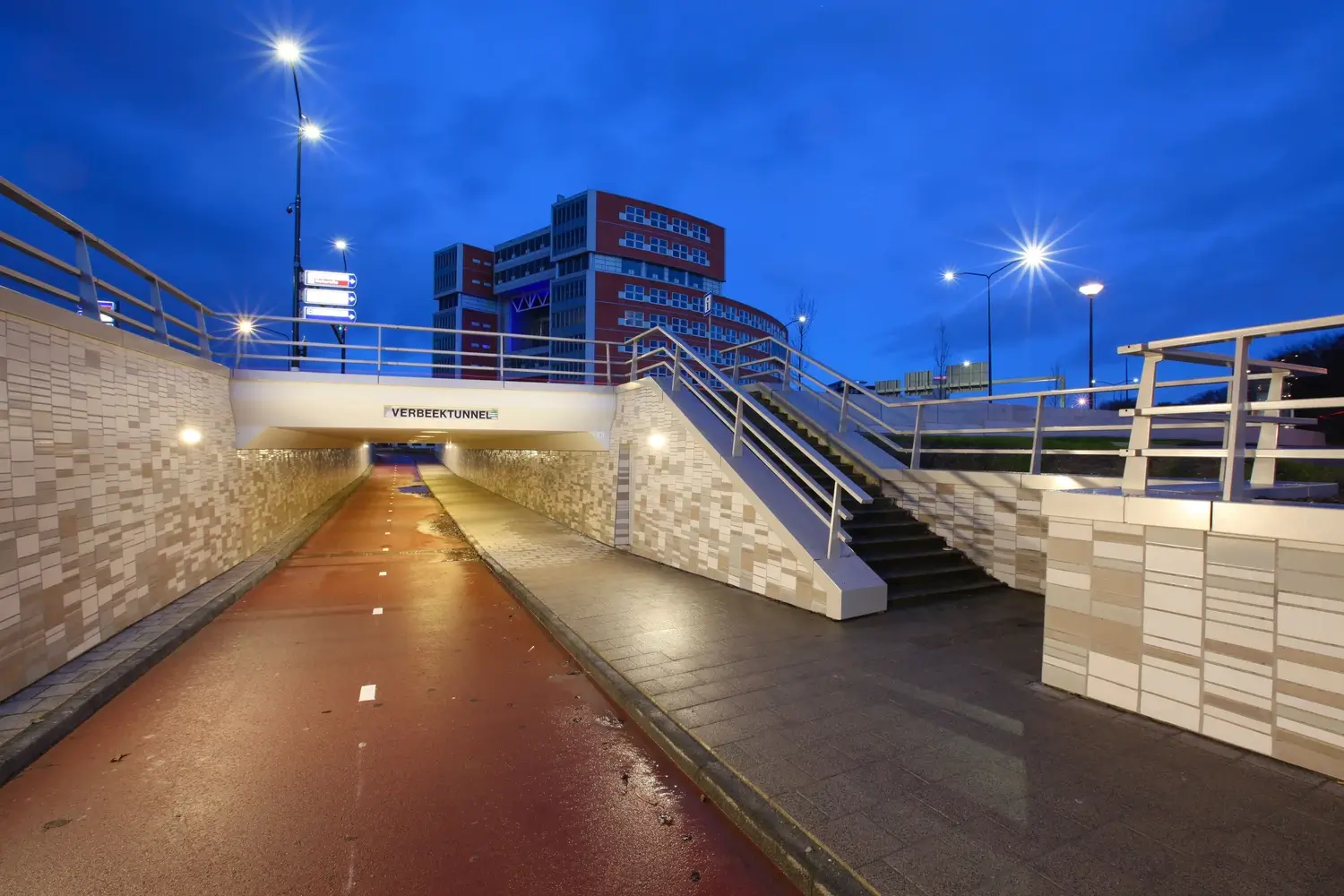

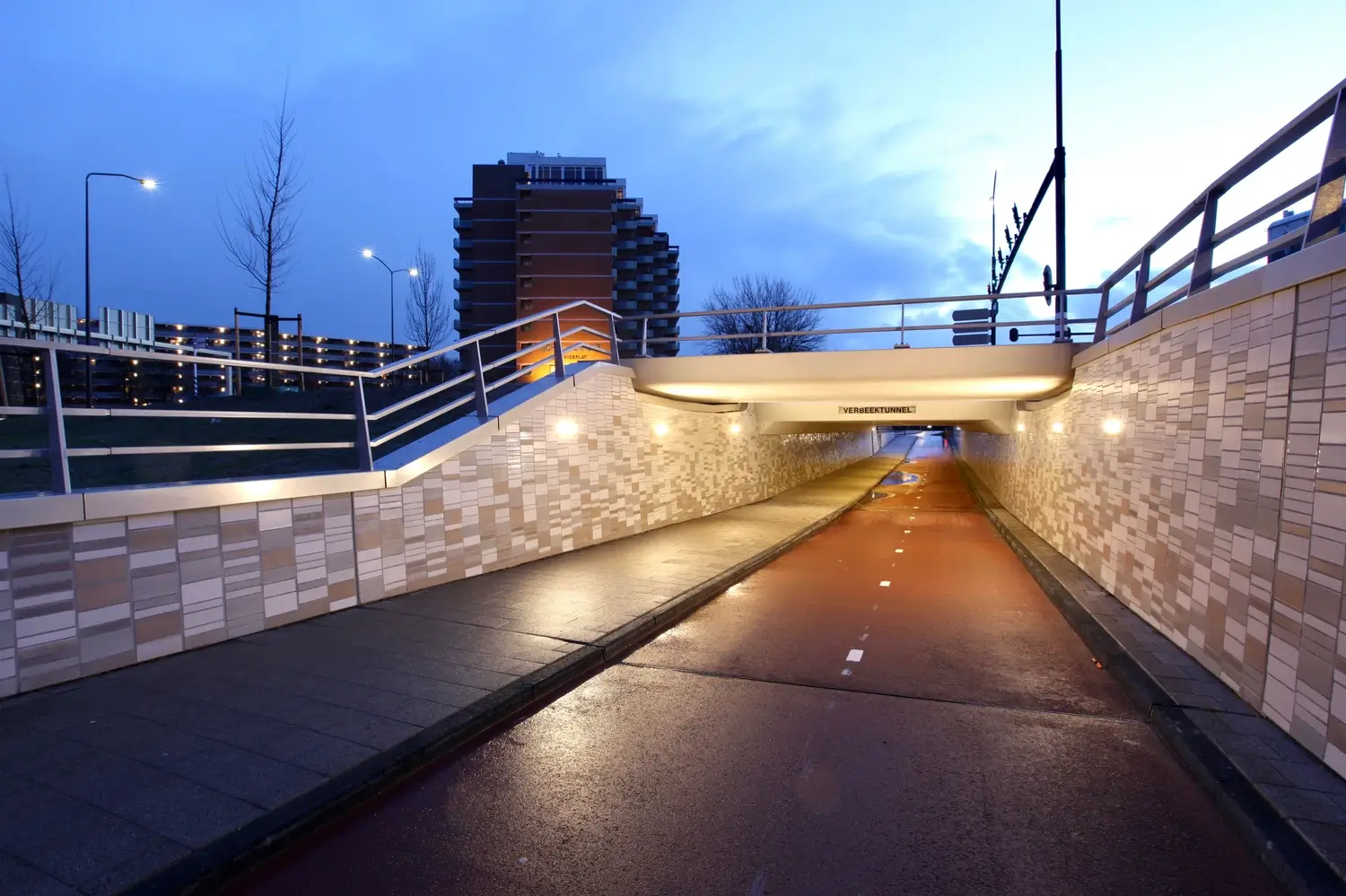

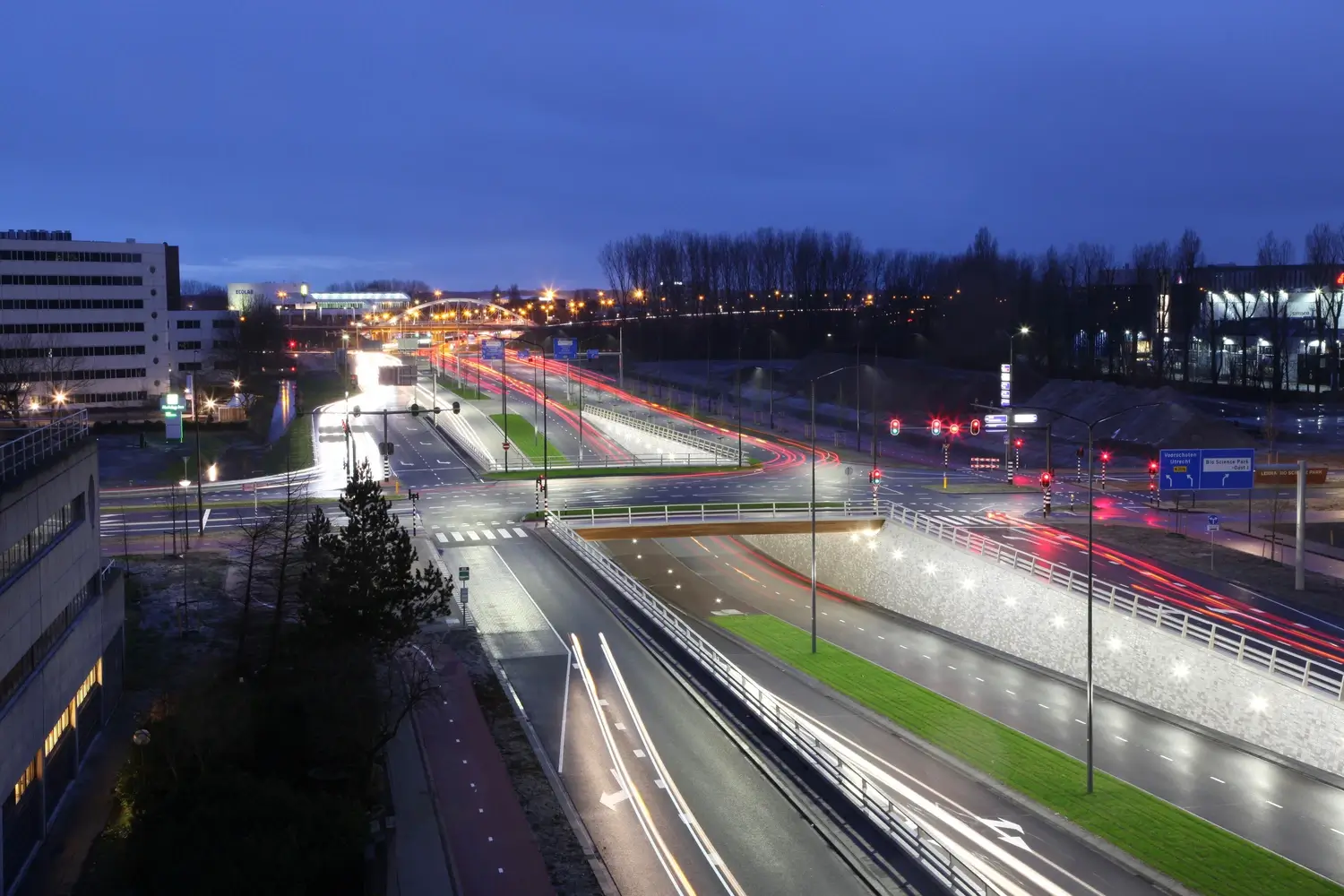

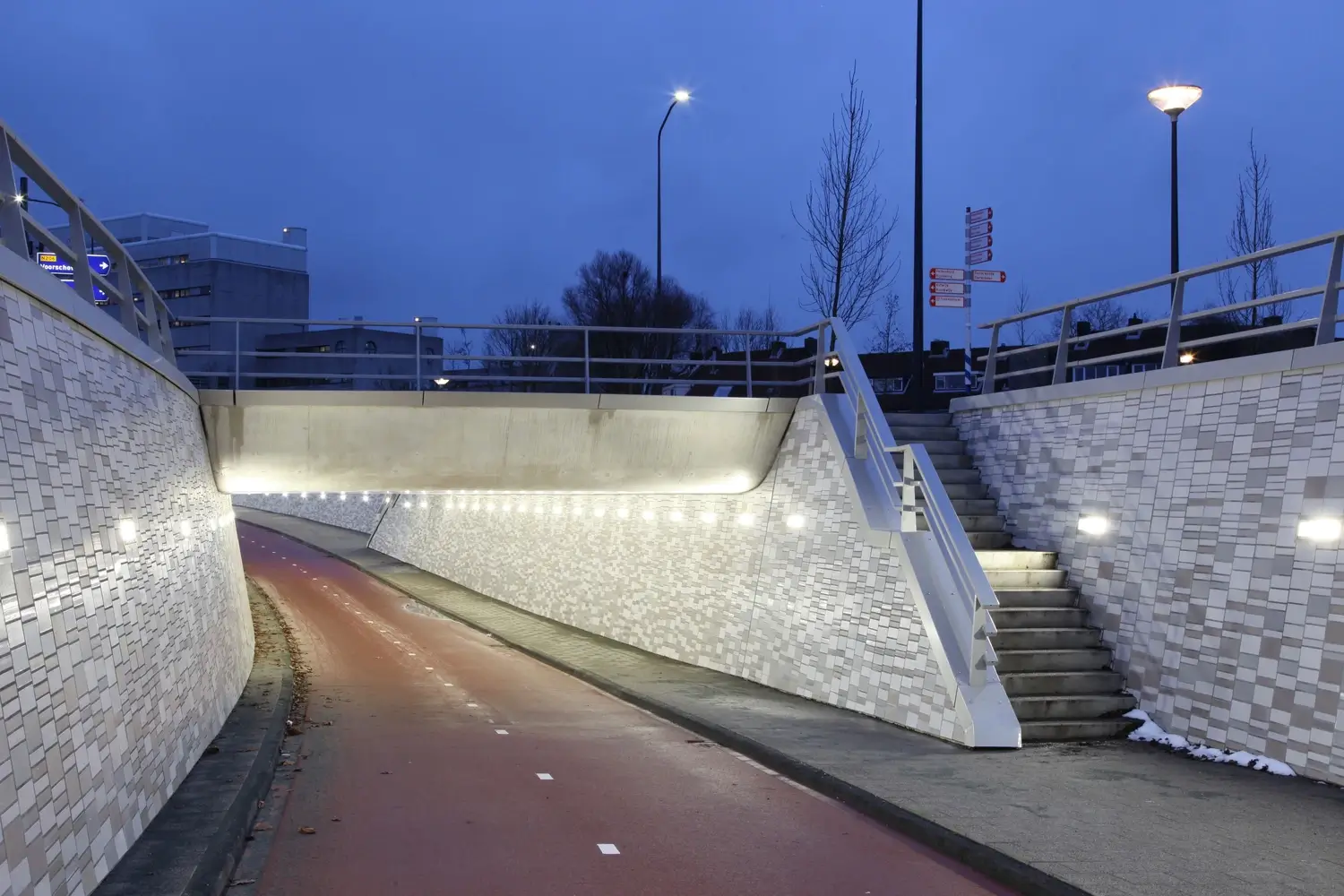

Leidenin kunta valitsi ultrakorkealujuusbetonisen polkupyöräsillan osaksi Leidenin Bio Science Parkia, 110 hehtaarin yrityspuistoa, jossa on 60 yritystä ja tutkimuslaitosta biotekniikan alalta. Tätä suunnitelmaa varten on jouduttu tekemään joitakin infrastruktuurimuutoksia. Esimerkiksi nopealle liikenteelle ja pyöräilijöille on tehty uusia alikulkuja, ja olemassa olevaa polkupyörätunnelia on mukautettu. Tämän polkupyörätunnelin yläpuolella, maanpinnan tasolla oleva silta on valmistettu CRC i3® -ultrakorkealujuusbetonista.

Uusi polkupyöräsilta on mittatilaustyötä ja integroitu ulkonäöltään sopivaksi aluesuunnitelman muihin osiin. Tekniset seikat olivat kuitenkin ratkaisevassa osassa ultrakorkealujuusbetonin valinnassa. Ainutlaatuista oli sillan kansiosien jänteen suunnassa tehty yhdistäminen, joka toteutettiin teräspalkin ja juotosvalun avulla. Tällä tavalla saatiin muodostettua momenttiliitos kahden siltakansielementin välille, jotka tämän yhdistämisen ansiosta toimivat yhtenä kokonaisuutena. Siltaelementtien jakaminen kahteen osaan oli välttämätöntä kuljetuksen takia.

Sillan keskellä oleva teräspalkki ja korotetut reunat molemmilla sivuilla tuovat kanteen riittävän jäykkyyden, jotta vaadittu jännevälin pystyttiin saavuttamaan. Siltakansien liitoksessa on sillalla sekä jalankulku- että polkupyöräliikennettä.
